ZC-603B 智能远程用电稽查仪的工作接线方法

时间:2019-01-03 阅读: 次 来源:致卓测控
文章标题:ZC-603B 智能远程用电稽查仪的工作接线方法关  键 词:智能远程用电稽查仪,ZC-603B智能远程用电稽查仪的工作接线方法概      述:ZC-603B 智能远程用电稽查仪是由数据记录仪、高压无线侦测单元、智能线束、专用装卸工具及专用便携箱组成,其中高压无线侦测单元可实现带电装卸。

ZC-603B 智能远程用电稽查仪是由数据记录仪、高压无线侦测单元、智能线束、专用装卸工具及专用便携箱组成,其中高压无线侦测单元可实现带电装卸。

我们从防止窃电、远程查窃电和窃电后取证三方面系统设计,研发的防窃电型智能远程用电稽查仪,其核心功能为:测量用户的实际负荷, 远程监测用户计量是否正常。智能远程用电稽查仪在防止职业窃电技术方面处于国内领先水平。

ZC-603B 智能远程用电稽查仪的工作接线方法

工作接线是使用前的关键操作,如果接线错误会导致测量结果错误,带来不必要的后果。

一、智能远程用电稽查仪的数据记录仪接线方法

智能远程用电稽查仪的数据记录仪安装在表箱内,按照标识安装SIM卡、天线、智能线束、电源线及RS485线,如图1,

智能远程用电稽查仪的数据记录仪接线示意图
图1 数据记录仪接线示意图

步骤1:准备工作

安装前准备螺丝刀、电话卡;

步骤2:智能线束的连接

智能线束的航空插头要和数据记录仪的航空插座对应连接牢固,旋紧,智能采集盒放在表尾接线端子处。RS485通讯接口的对接,数据记录仪RS485的A、B在与多功能表的RS485对接时要A、B一一对应不可接反(多功能表RS485接口看表的接线图),且两个RS485的对接口之间的连接线要接牢靠,不可虚接。

步骤3:天线的连接

通讯的天线外置并固定好箱体外不可屏蔽,天线在箱体外固定好后另外的两个对接头分别与数据记录仪的天线连接头对接、拧紧即可。天线没有上或拧不紧会造成与高压无线侦测单元之间的通讯不稳与GPRS通讯连接不上,天线应一一对应,不可互换。

步骤4:SIM的安装

所有的线都接好确认没有问题,移动电话卡正确插入相应的卡槽 ,电话卡芯片向下,缺口向里插入SIM卡槽中。听到响声后感觉到自锁后方为插接牢靠。

步骤5:电流互感器的安装

智能远程用电稽查仪的电流互感器为开口形式,直接卡装在接线盒的电流进出线上,监测接线盒前后的电流数值。

步骤6:电源线的安装

现场接数据记录仪需要使用2根电源线,电源线的规格一般建议使用2.5平方毫米的单芯铜线 ,电源线的长度应查看终端安装位置以及电源引出点来计算;电源取自三相三线或三相四线的任意一相。电压输入范围为30~280V之间。

步骤7:给数据记录仪送电

二、智能远程用电稽查仪的高压无线侦测单元安装

高压无线侦测单元用专用安装工具配合绝缘杆分别挂接在电力变压器高压或低压侧的三相电力线上。

高压无线侦测单元每三只为一组(如地址编号XXX1.XXX2.XXX3)相应的对电力线上的A、B、C,应按对应相序安装;

高压无线侦测单元与地面垂直,可带电装卸。

高压无线侦测单元与数据记录通讯距离出厂设定为35米之内,如果超过35米,需订货时说明。

智能远程用电稽查仪的高压无线侦测单元具体安装步骤,如图2-7;

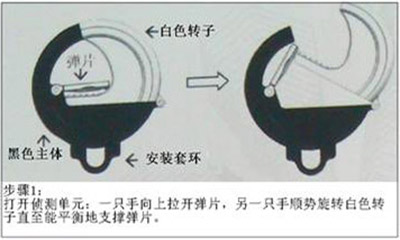

智能远程用电稽查仪打开侦测单元
图2 打开侦测单元
智能远程用电稽查仪的固定侦测单元
图3 固定侦测单元
智能远程用电稽查仪的安装侦测单元
图4 安装侦测单元
智能远程用电稽查仪的撤下套筒图
图5 撤下套筒
智能远程用电稽查仪的安装完毕示意图
图6 安装完毕示意图
智能远程用电稽查仪的拆卸方法
图7 拆卸方法

三、智能远程用电稽查仪系统的总体接线图参考

智能远程用电稽查仪的通用型接线图
图8 通用型接线图
智能远程用电稽查仪的专用型接线图
图9 专用型接线图
文章阅读完毕,有任何产品或技术问题咨询,请直接拨打我公司技术服务专线:13638679450,18995634856,24小时竭诚为您服务!
