直流电阻测试仪的测试和操作方法

时间:2018-10-29 16:57:02        阅读:194
文章标题:直流电阻测试仪的测试和操作方法关  键 词:直流电阻测试仪,测试,操作方法概      述:ZC-205B直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

ZC-205C三相直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了本款直流电阻测试仪。ZC-205C三相直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

ZC-205C三相直流电阻测试仪采用双电源结构,对有分接的变压器YN联接绕组,实现三相同时加电,测量系统采用独立三通道电流采样、独立三通道电压采样,同时测量并显示三相电阻值和三相不平衡率。大大缩短工作时间,解决了电力变压器各分接绕组直流电阻测试耗时长的问题,所需时间仅为传统方法的1/3。

ZC-205C三相直流电阻测试仪的测试和操作方法

1、直流电阻测试仪的接线方法

把被测试品通过专用电缆与本机的测试接线柱连接,连接牢固,同时把地线接好。

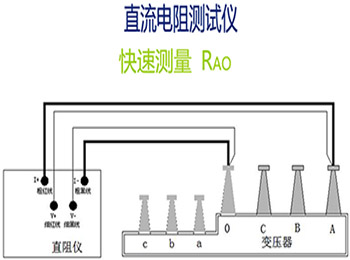

(1)单通道直接测量接线。

可直接测量AO相之间的阻值见图1-1。

直流电阻测试仪的单通道测量接线图
图1-1 单通道测量接线图

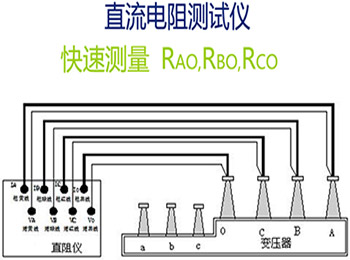

(2)三通道直接测量接线。见图1-2。

直流电阻测试仪可直接同时测量AO、BO、CO三相的阻值见图1-2。

直流电阻测试仪的三通道接线图
图1-2 三通道接线图

2、直流电阻测试仪的开机界面

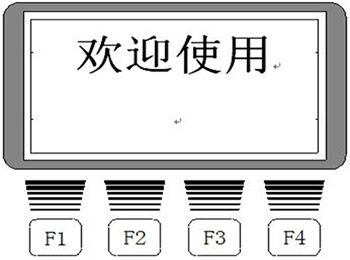

打开直流电阻测试仪电源开关,显示屏上会显示如图1-3界面,停留大约3秒钟会自动跳过进入选择设置主界面如图1-4,

直流电阻测试仪的开机界面
图1-3 直流电阻测试仪的开机界面

3、直流电阻测试仪的通道选择界面

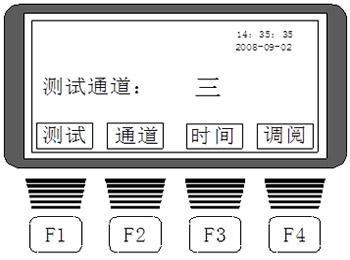

显示屏上显示如图1-4界面,这时可通过对应"通道"功能键对所测试品通道进行选择,每按按键一次,显示屏上会循环出现"三"、"单"。

直流电阻测试仪的测试通道
图1-4 测试通道

4、直流电阻测试仪的测试方法

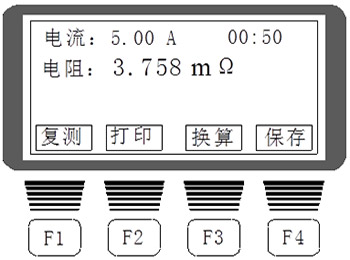

当选择好通道后,按下测试键就开始测试,显示屏指示充电电流值同时提示"正在充电 … ",系统时钟开始计时显示从充电开始测试的时间,满一小时从零重新开始计时,不影响测试进程。当电流稳定后显示屏显示所使用的测试电流,同时提示"正在测试 …",之后单通道显示如图1-5界面,三通道显示如图1-6界面,观察测试电流值和电阻值稳定,直流电阻测试仪连续测试。

直流电阻测试仪的单通道测试
图1-5 单通道测试
直流电阻测试仪的三通道测试
图1-6 三通道测试

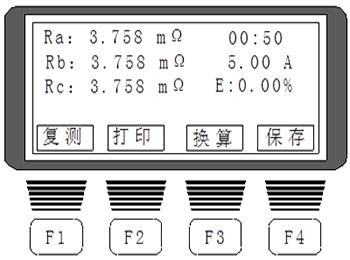

(1)"复测"功能,显示如图1-5/6后,此时按"复测"功能键可以重新测量但电流维持不变。此功能可清除内部缓冲区旧数据,重新测量新数据,用以达到可用数据的尽快稳定。

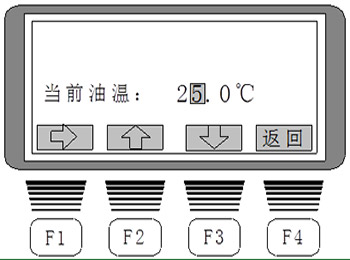

(2)"换算"功能,显示如图1-5/6后,此时按"换算"功能键,显示如图1-7,输入所测试品的当前温度,从﹣99.9℃至199.9℃,输入完成,按"返回"键此时回到测试界面,测试界面将显示试品油温及换算到75℃时的阻值, "换算"功能键变为"取消",按"取消"功能键则取消换算功能回到如图1-5/6,"换算"与"取消"切换不影响测试进程。

直流电阻测试仪的油温输入界面
图1-7 油温输入界面

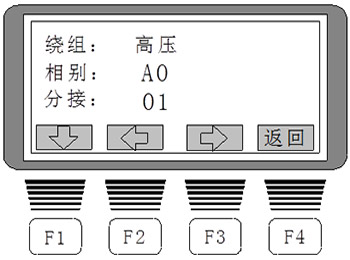

(3)"打印"功能,显示如图1-5/6后,此时按"打印"功能键显示提示:"是否编辑?"选择"否"则打印显示数据"打印完成"回到上一级测试界面。选择"是"则显示 如图1-8。正确输入绕组、相别、分接,后按"返回"键,显示提示:"是否编辑?"选择"否"则打印显示数据"打印完成"回到上一级测试界面。选择"是"则重新编辑。有油温输入的情况下则打印换算的结果。注意在三通道测试下不能输入"相别"。

直流电阻测试仪的选择界面
图1-8 选择界面

(4)直流电阻测试仪"保存"功能,显示如图1-5/6后,此时按"保存"功能键,保存显示测量的数据,以及测试保存的时间,有油温输入的则保存换算的结果。保存完成则显示"保存完成!"后返回上一级界面。通过开机主界面内的"调阅"功能键可查看已存数据。

5、直流电阻测试仪的时间调整

直流电阻测试仪在开机界面,按"时间"功能键,进入调整时间界面,调整完成时间,按"返回"键回到开机界面,时间修改完成。

6、直流电阻测试仪的调阅数据

在开机界面,按"调阅"功能键,进入查看记录界面,可循环查看,最多可存储查看80组数据,按"返回"键回到开机界面。
