金属氧化物避雷器(MOA)带电测试方法

时间:2018-09-11 17:26:44        阅读:80
文章标题:金属氧化物避雷器(MOA)带电测试方法关  键 词:金属,氧化物,避雷器,MOA,带电,测试方法概      述:金属氧化物避雷器目前广泛采用一体化结构即制造厂家在计数器前边串一只全电流mA表,在运行电压下测量全电流值,根据此电流值大小,判断MOA的运行状态。

金属氧化物避雷器目前广泛采用一体化结构即制造厂家在计数器前边串一只全电流mA表,在运行电压下测量全电流值,根据此电流值大小,判断MOA的运行状态。接线图如图1-1所示。

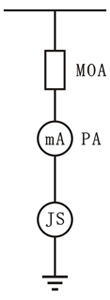

MOA带电测试示意图
图1-1 MOA带电测试示意图
MOA—金属氧化物避雷器;
PA—全电流表;JS—计数器

平时运行人员巡视检查时,根据全电流的指示值大小和三相对就可以很方便判断设备是否有缺陷,尤其是线路避雷器更方便判断(线路避雷器试验周期较长)。

我公司技术人员根据现场了解,该方法虽然简单,但发现多起受潮缺陷,后经红处监测和解体检查,确实效果显著。

我公司根据多年现场试验经验研制出了新一代ZC-710B氧化锌避雷器带电测试仪

ZC-710B氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

ZC-710B氧化锌避雷器带电测试仪操作简单、使用方便,测量全过程由工控机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。

1、产品特性

(1)800×480彩色液晶触摸屏,高速热敏打印机;图文显示,界面直观,便于现场人员操作和使用;

(2)无线传输PT信号超过400米,按需配置可达到2000米;

(3)适用于避雷器带电、停电或试验室等场所使用;

(4)真正做到三相电流、三相电压同时测试,提高工作效率;同时支持单相测试或二相测试,选择方便。仪器内部只带弱电,电压不超过12V;电流、电压传感器完全隔离,安全可靠;

(5)支持有线同步、无线同步两种电压基准信号取样方式;也支持无电压方式,通过软件计算找到电压基准。支持取三相或取B相电压基准为电压参考;

(6)内带高能锂离子电池,特别适合无电源场合;

(7)配备嵌入式工业级操作系统,支持直接关机方式;配有一个USB接口,支持U盘导出数据;可外挂USB鼠标、键盘使用,操作方便;

(8)内部配置4GB容量的SD卡可存储海量试验数据,具备数据管理、保存等功能;

(9)配套上层管理软件,具备历史数据管理、数据分析、报告打印等功能;

(10)高速的采样频率,先进的数字信号处理技术,抗干扰性能强,测量结果精度极高;

(11)带抗干扰计算功能和角度补偿功能,完全解决三相互相干扰的情况。

2、技术指标

规格型号     ZC-710B
测试用途     氧化锌避雷器电气性能的检测
工作电源 输入电压     185Vac~250Vac,内置高能锂离子电池,内部电池供电
允许输入电压     85Vac~264Vac
频       率     50/60Hz
允许频率     45Hz~65Hz
接       头     标准交流插口60320
测量范围 泄漏电流     0~10mA(可扩展)
电       压     30~100V(可扩展)
电压基准信号取样长度     有线同步:40米(可扩展)
    无线同步:>400米(可扩展)
测量准确度 电       流     全电流>100μA,±5%读数±1个字
电       压     基准电压信号>30V时,±5%读数±1个字
测量参数 测量参数     泄漏电流全电流波形、基波有效值、峰值
    泄漏电流阻性分量基波有效值及3、5、7次有效值
    泄漏电流阻性分量峰值:正峰值Ir+ 负峰值Ir-
    容性电流基波,全电压、全电流相角差
    电压有效值,避雷器功耗
    避雷器功耗
电池参数 充电时间     >6小时
连续工作时间     >4小时
间断工作时间     >8小时
环境条件 运行温度     -10℃~+50℃
存储温度     -25℃~+70℃
相对湿度     5%~95%,不结露
物理特性 主机尺寸     360×260×140mm3
附件箱尺寸     420×330×200mm3
主机重量     ≈5kg
整机重量     ≈9kg(含附件)
