智能型互感器校验仪的面板介绍

时间:2018-07-23 15:05:00        阅读:251
文章标题:智能型互感器校验仪的面板介绍关  键 词:智能型互感器校验仪,面板,介绍概      述:ZC-103智能型互感器校验仪又称电流互感器及电压互感器校验仪。ZC-103 智能型互感器校验仪主要用于CT、PT误差校验。智能型互感器校验仪用于计量、供电等部门和互感器厂家,是互感器检测的理

ZC-103智能型互感器校验仪又称电流互感器及电压互感器校验仪。ZC-103 智能型互感器校验仪主要用于CT、PT误差校验。智能型互感器校验仪用于计量、供电等部门和互感器厂家,是互感器检测的理想校验仪器。

ZC-103智能型互感器校验仪的主要用途,是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的,智能型互感器校验仪必须与相关设备构成一套完整的互感器校验装置。由于智能型互感器校验仪的性能指标与相关设备之间存在着密切的技术关联,因此要想正确地研究与理解智能型互感器校验仪的整体概念,必须对互感器校验装置作一基本的了解。

智能型互感器校验仪的面板介绍

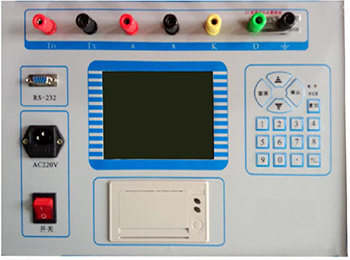

1、图1是智能型互感器校验仪的面板,它具有操作方便、显示清晰的优点。

智能型互感器校验仪面板图
图一 智能型互感器校验仪面板图

(1)屏幕液晶显示,分辨率为320×240点,所有测量数据及操作提示均在其中显示;

(2)键盘共有18个按键,↑、↓、确定、退出、选择及复位,数字键“ 1”和“2”分别为打印和存储,其它的数字键用于升级用;

(3)电源开关;

(4)所有的接线端子及联机线均在校验仪面板上,使校验仪更具美观及安全性,方便用户使用;

(5)打印机;

(6)计算机接口。
