无线继电保护矢量分析仪的矢量图测量方法

时间:2018-07-20 14:39:00        阅读:380
文章标题:无线继电保护矢量分析仪的矢量图测量方法关  键 词:无线继电保护矢量分析仪,矢量图,测量,方法概      述:ZC-650无线继电保护矢量分析仪是分布式无线同步测量伏安相位电参数的仪器,由两台手持测量终端组成,每台手持终端单独使用时,可以当作三相伏安相位表使用。

ZC-650无线继电保护矢量分析仪是分布式无线同步测量伏安相位电参数的仪器,由两台手持测量终端组成,每台手持终端单独使用时,可以当作三相伏安相位表使用。两台同时使用时可以同步测量六路电压,六路电流的幅值,相位等参数,同步测量相位误差在0.5°以内,非常适合变压器差动保护矢量分析,母线差动保护矢量分析。

ZC-650无线继电保护矢量分析仪彻底解决变电站内分布式同步测量的问题,无需GPS,无需放电缆来引入参考电压,避免由于电缆绝缘或者操作问题造成的PT二次短路,简单实用,适用于没有参考电压的场合,例如2/3接线的母线保护屏,户外电流互感器的端子箱,智能变电站合并单元前差动保护CT信号等,大幅提高全站多间隔相量测量工作效率。

一、功能介绍

该功能用矢量(相量)图的方式显示三相电压,三相电流的幅值和相位。电压幅值的大小与电压矢量的长度成比例。电流幅值的大小与电流矢量的长度成比例。在界面的右侧用数字显示电压,电流的幅值和相位,并且自动的判断电压相序和电流相序是否正确。用白色方块表示幅值大小,相序无法判断,用红色方块表示相序错误,用绿色方块表示相序正确。所有矢量都是以UA为相位参考,界面如图1所示:

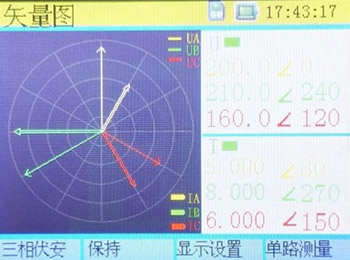

矢量图界面图
图1 矢量图界面图

二、操作方法

1、数据保持功能

保持功能使屏幕上的参数测量值,矢量图保持不变,便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。

2、切换到三相伏安界面

在本界面时,按下F1键,仪表回到三相伏安界面。

3、切换到单路测试界面

在本界面时,按下F4键,仪表跳转到单路测试界面。

4、切换到显示设置界面

在本界面时,按下F3键,仪表跳到显示设置界面。在该界面下,可以实现矢量图的角度正方向,零序位置,基准量角度,以及是否显示UA,UB,UC,IA,IB,IC矢量。界面如图2所示。用←,→键移动到需要更改的项目,并用↑,↓键更改项目选项。由于电测计量部门和继电保护部门不同用户习惯不同,国内外不同设备上显示向量图方式也不同,为方便用户使用,向量图绘制还可以根据用户习惯进行设置,角度正方向可设为顺时针或逆时针,0°角可设为12点钟方向或3点钟方向,基准量可以设为0°或330°。可以设置是否显示UA,UB,UC,IA,IB,IC.更改完参数设置后,可以按F3键,保存设置,另外也可按F2直接复默认设置参数,按F1键回到矢量图界面查看设置的结果。

矢量图显示设置界面图
图2 矢量图显示设置界面图

如设置基准量角度为330°,则在向量图显示时会将基准量的角度调整显示为330°其余各量会根据同基准量之间的相位角进行相应的调整,保证各输入量之间的相位关系。增加此功能是为方便电能计量使用部门在三相三线制时的测量。根据相电压与线电压之间的关系,如假定UA 为0°,则UAB 应为330°。假设UA = 200.0 ∠0°,UB = 210.0 ∠240°,UC= 160.0 ∠120°,IA = 5.0 ∠30°,IB = 8.0 ∠270°,IC = 6.0 ∠150°:角度正方向为:逆时针,零序位置为:三点,基准量角度为:0°时,矢量图如图3所示:

矢量图界面图
图3 矢量图界面图

角度正方向为:顺时针,零序位置为:三点,基准量角度为:0°时,矢量图如图4所示:

矢量图界面图
图4 矢量图界面图

角度正方向为:逆时针,零序位置为:三点,基准量角度为:330°时,矢量图如图5所示:

矢量图界面图
图5 矢量图界面图

角度正方向为:逆时针,零序位置为:十二点,基准量角度为:0°时,矢量图如图6所示:

矢量图界面图
图6 矢量图界面图

角度正方向为:顺时针,零序位置为:十二点,基准量角度为:0°时,矢量图如7所示:

矢量图界面图
图7 矢量图界面图
