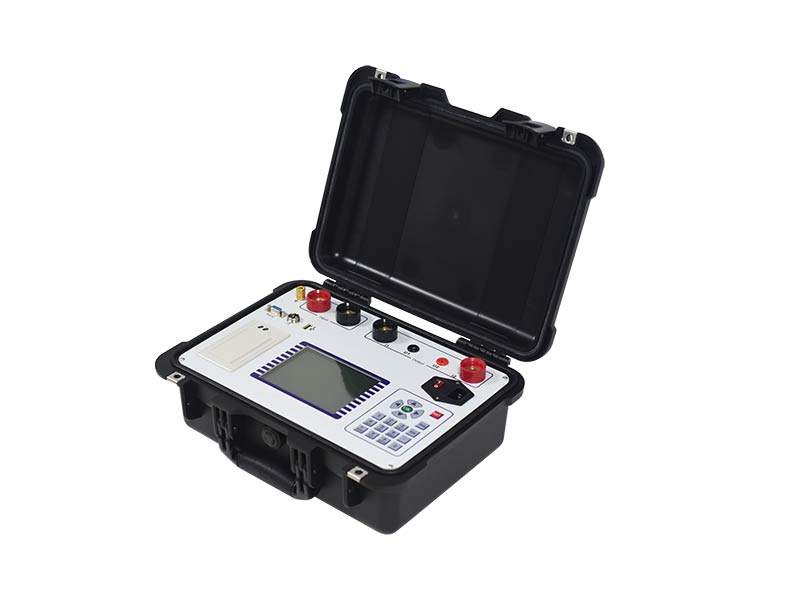

ZC-401A 发电机转子交流阻抗测试仪

  • ZC-401A 发电机转子交流阻抗测试仪
  • ZC-401A 发电机转子交流阻抗测试仪
  • 产品参数

  • 产品特性

  • 应用指南

规格型号 ZC-401
测试用途 发电机转子交流阻抗、转子损耗测试
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频       率 50/60Hz
允许频率 45Hz~65Hz
输入功率 40VA
接       头 标准交流插口60320
交流阻抗 测试范围 0Ω~6000Ω
分  辨 率 0.01Ω
准  确 度 0~1Ω:0.2%FS±2个字
1~6000Ω:0.2%
交流电压 测试范围 0~600V
分  辨 率 0.001V
准  确 度 0~50V:0.2%FS±2个字
50~600V:0.2%
交流电流 测试范围 0~120A
分  辨 率 0.001A
准  确 度 0~10A:0.2%FS±2个字
10A~120A:0.2%
有功功率 测试范围 0~72kW
分  辨 率 0.001kW
准  确 度 0~1kW:0.1>CosΦ>0时,1%FS±2个字
CosΦ>0.1时,0.5%FS±2个字
1kW~72KW:0.1>CosΦ>0时,1%FS±2个字
CosΦ>0.1时,0.5%FS±2个字
频       率 测试范围 40~75Hz
分  辨 率 0.001Hz
准  确 度 0.2%
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
湿       度 相对湿度:5%~95%,不结露
物理特性 尺       寸 415×225×200mm3
重       量 ≈5kg(不包括附件)
       1、全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线(电压、电流、阻抗、功率、频率、设备编号、时间等)。
       2、自动采集发电机的实时转速(需要转速传感器的支持),根据转速出具转速阻抗特性曲线,全面反应变压器的阻抗状态。
       3、超大量程,能全自动和手动测量所有发电机转子交流阻抗及其特性曲线。
       4、内置超大容量存储器,可存储测试数据,并可经标准工业通讯接口(RS232)上传至PC机,运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告,便于技术管理和存档。
       5、具有完善的过压、过流保护功能,其中过流过压保护值是根据试验参数的设置情况自动调整,既简便又能确保被试设备的安全。
       6、可兼做单相变压器的空载、短路试验和电压(流)互感器、消弧线圈的伏安特性试验。
       7、自带大屏幕图形LCD,全中文菜单界面,光标提示操作,简单、方便;实时显示测试数据和曲线,曲线坐标自动缩放,读图更加清晰。
       8、自带微型打印机,可实时打印交流阻抗测试报告和交流阻抗特性曲线。
       ZC-401A发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器,可以全自动、手动(单向或双向)测量转子绕组的电压、电流、阻抗、功率、相位角等参数。
       ZC-401A发电机转子交流阻抗测试仪采用先进的高速微处理器技术,功能更强大,性能更优越,使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。
