测量40.5kV及以上多油断路器的介质损耗因素tanδ主要用来检查套管、灭弧室、绝缘提升杆、绝缘油和油箱绝缘围屏等的绝缘状况。

对断路器应进行分闸和合闸两种状态下的tanδ试验。分闸状态下应对断路器每支套管的tanδ进行测量。合闸状态下应分别测量三相对地的tanδ。若测量结果超出标准及比上次测量值显著增大时,必须进行分解试验,找出缺陷部位。分解试验的步骤如下:

(1)放油或落下油箱使灭弧室露出油面后进行测量,若此时测得的tanδ1较tanδ明显下降。可认为引起tanδ较大的原因是绝缘油和油箱绝缘围屏的绝缘不良,经取油样试验核定后处理。

(2)放油或落下油箱后所测得的tanδ1仍超出标准时,可将灭弧装置屏蔽起来或拆掉后复测,复测结果tanδ2较tanδ降低较大时,可判断和灭弧装置受潮,应进行干燥处理。加屏蔽罩消除灭弧装置对整体tanδ的影响的方法如图1-1所示。

DW8一35型多油断路器在灭弧装置上加屏蔽罩的示意图

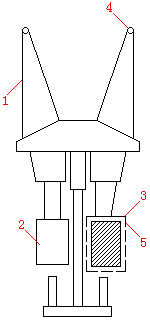

图1-1 DW8-35型多油断路器在灭弧装置上加屏蔽罩的示意图
1—套管;2—灭弧装置;3—屏蔽罩;
4—引至电桥高压出线;
5—引至电桥屏蔽线E。

(3)如将灭弧装置屏蔽起来,并擦净油箱内套管表面的脏污后,所测tanδ值仍超过标准,则可断定是断路器套管本身有缺陷。

《规程》规定了20℃时非纯瓷套管的tanδ(%)允许值(见《规程》表10-1)。20℃时非纯瓷套管断路器的tanδ(%)值,可比《规程》表10-1中相应套管的tanδ(%)增加值如表1-2所示,表1-3为一试验实例。

表1-2 20℃时非纯瓷套管断路器的tanδ(%)值可比相应单独套管的tanδ(%)增加值
额定电压(kV) ≥126 <126 DW2一35
DW8一35
DW1一35
DW1一35D
比相应的单独套管tanδ(%)的增加数 1 2 2 3

表1-3 DW8-35型断路器tanδ试验实例
序号 试验步骤 实测的tanδ(%) 试验温度(℃) 判断结果
1        分闸状态下测量套管tanδ1
       落下油箱测量套管tanδ
       拆掉灭弧室测量tanδ
8.9
4.2
1.0
21
22
22
       不合格,需要解体试验
       油箱绝缘不良,进一步解体试验
       灭弧室受潮,套管良好
2        分闸状态下测量套管tanδ
       落下油箱测量套管tanδ
       拆掉灭弧室测量tanδ
8.3
6.4
5.5
25
25
25
       不合格,需要解体试验
       油箱绝缘良好,进一步解体试验
       灭弧室良好,套管不合格
