电气设备介质损失角正切tanδ测量仪器及方法

时间:2017-03-17 17:25:00        阅读:780
文章标题:电气设备介质损失角正切tanδ测量仪器及方法关  键 词:电气设备,介质损失角,正切,tanδ,测量,仪器,方法概      述:测量tanδ仪器有平衡电桥法(QS1、QS3型西林电桥法)、不平衡电桥法(M型介质试验器)、瓦特表法、相敏电路法四种。最普遍应用测tanδ的仪器是QS1型高压西林电桥、ZC-221全自动抗干扰介质损耗测试仪等。

测量tanδ仪器有平衡电桥法(QS1、QS3型西林电桥法)、不平衡电桥法(M型介质试验器)、瓦特表法、相敏电路法四种。最普遍应用测tanδ的仪器是QS1型高压西林电桥、ZC-221全自动抗干扰介质损耗测试仪等。

一、QS1型高压西林电桥工作原理

QS1型高压西林电桥(简称QS1电桥)的原理接线如图1-1所示。不管采用正接线、反接线,电桥平衡时检流仪计G中的电流İg=0,即

       İCE=İAC=İX

       İDE=İAD=İN

       ŪCE=ŪDE

       ŪAD=ŪAC=ŪX

各桥臂复数阻抗值应满足

       Z3ZN=Z4ZX       (4-8)

式中 ZX---被试品绝缘的等值阻抗;

         Z4---R4C4并联的等阻值复阻抗。

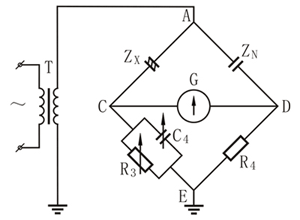

QS1电桥的原理接线图
图1-1 QS1电桥的原理接线图

以Z3=R3,ZN=1/(jωCN),Z4=1/[(1/R4)﹢jωC4],ZX=1/[(1/RX)﹢jωCX]代入式(4-8)得,{1/[(1/RX)﹢jωCX]}×{1/[(1/R4)﹢jωC4]}=R3/(jωCN)

整理后

       1/(RXR4)—ω2CXC4+j(ωC4/RX﹢ωCX/R4)=j(ωCN/R3)       (4-9)

令式(4-9)左右的实部相等即得

       1/(RXR4)—ω2CXC4=0

       1/(ωRXCX)=ωR4C4

则有

       tanδ=1/(ωRXCX)=ωR4C4       (4-10)

在电桥中,取R4=104/π≈3184(Ω)当电源频率为50Hz时,ω=2πf=100π则有

       tanδ=2πf×(104/π)×106C4  (C4单位为F)

       tanδ=C4 (C4单位为μF)       (4-11)

C4是可调电容,当电桥调到平衡时,C4的微法数就等于被试品的tanδ值。

由式(4-9)虚部相等可得

       (ωC4)/RX﹢(ωCX)/R4=(ωCN)/R3

       CX=(CNR4)/R3×1/(1﹢tanδ)=(CNR4)/R3,pF       (4-12)

为了扩大可测得被试品电容值范围,也就是扩大允许的试品电流İX的范围,在电阻R3旁并联可分档调节的分流电阻,可使最大可测试品电容由3000pF扩大到0.4μF,如图1-2所示。

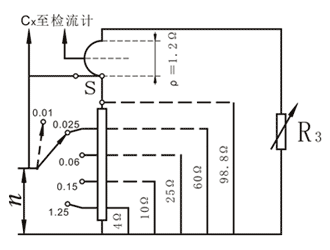

分流电阻接线图
图1-2 分流电阻接线图

图中电桥的电阻R3,与分流电阻接成电阻三角形,三角形三边全部电阻值为(100﹢R3)Ω,电桥平衡后,电桥的左下臂电阻值R'3为RN与R3并联后的电阻,即:

       R'3=[n(R3﹢ρ)]/(100+ R3)

式中n---分流电阻值,可以从表1-1查得

表1-1 分流电阻值
分流位置
0.01
0.025
0.06
0.15
1.25
分流电阻
100﹢R3
60
25
10
4
可测最大电容值
3000
8000
19400
48000
40000

所测得的CX

       CX=CN(R4/R'3)=CN{[R4(100﹢R3)]/n(R3﹢ρ)}       (4-13)

测量电量CX对判断绝缘状况也有价值。如对耦合电容器,如果CX明显增加,常表示电容层中间有短路或水分浸入;CX明显减小,常表示内部渗油严重或层间有断线。

二、QSI电桥的主要部件及参数

(一)主要部件

QS1电桥体包括桥及标准电容器,试验变压器三大部分。现以图1-3示出十五QS1电桥为例,分别介绍该电桥的各主要部分的作用。

1.桥体调整平衡部分

综上所述,电桥平衡是通过调整R4、C4和R3来实现的。R4是电阻值为3184Ω(1000/π)的无感电阻。C4是由25只无损电容组成的可调十进制电容箱电容(5×0.1μF﹢10×0.1μF﹢5×0.001μF),C4的电容(μF)数值直接表示为tanδ的值,C4的刻盘度未接电容值刻度,而是直接刻出tanδ的百分数。R3是十进制电阻箱电阻值(10×1000Ω﹢100×10Ω﹢10×10Ω﹢10×1Ω),它与滑线电阻ρ(ρ=1.2Ω)串联,实现在0~11111.2Ω范围内连续可调的目的。由于R3的最大允许值电流为0.01A。为扩大测量电容的范围,当被试品电容量大于3184pF时。应接入分流电阻RN(RN=100Ω,包括ρ=1.2Ω在内),接入RN后与R3形成三角形电阻回路,如图1-4所示。被试品电流İx在B点被分成İn和İ3两部分:

       İn/İ3=(RN﹣Rn﹢R3)/Rn,İx=İ3﹢İn 可得

       İ3=İx×[Rn/(RN+R3)]

因为R3≥Rn,所以İ3≤İx,保证了电流不超过允许值;而且在转换开关B上降压就很小,避免分流转换器开关接触电阻对桥体的影响,保证了测量的准确性。

QS1电桥反接线测量原理图
图1-3 QS1电桥反接线测量原理图
QS1电桥接入分流电阻测量原理图
图1-4 QS1电桥接入分流电阻测量原理图
2.平衡性指示器

桥体内装有振动式交流计G作为平衡指示器,当振动式检流计线圈通过电流时,将产生交变磁场,这一磁场使得贴在吊丝上的小磁钢振动,并通过光学系统将这一振动反射到面板玻璃上,通过观察面板毛玻璃上的光带宽窄,即可知道电流的大小。面板上的“频率调节”旋钮与检流计内另一永久磁铁相连,转动这一旋钮可改变磁钢及吊丝的固有振动频率,使之与所测电流谐振,检流计大最大灵敏,这就是所谓的“调谐振”。“调零“旋钮是用来调节检流计光带的零点位置的,检流计的灵敏度是通过改变与检流计线圈并联的分流阻值来调节的。分流阻值共有11位置,其值的改变通过面板上的灵敏度转换开关进行,可从0增至10000Ω.当检流仪与电流精确共振,灵敏转换开关在10”位置时,检流计光带缩至最小,即认为电桥平衡。

检流仪主要技术参数为:

(1)电流常数不大于12×10-8A/mm;

(2)阻尼时间不大于0.2s;

(3)线圈直流电阻为40Ω;

3.过电压保护装置。

在R3、Z4臂上分别并联了一只放电电压为300V的放电管作为过电压保护。当电桥在使用中出现试品击穿或标准电容器击穿时,R3、Z4将承受全部试电电压,可能损坏电桥,危机人身安全,故采用了R3、Z4并联放电管的过电压保护措施。

4.标准的电容器CN

QS1电桥多采用BR-16型标准电容,内部为CKB50/13型真空电容器,其工作电压为10kV,电容量为50±1pF,tanδN≤0.1%.真空电容器的玻璃泡上的高、低压引起出现端子间无屏蔽,壳内空气潮湿时,表面泄漏电流增大,常使tanδ较小的试品出现负的tanδ的测量结果。标准电容器内有硅胶,需要经常更换保证壳内空气干燥。

当用正接线测量试品时tanδ,需要更高的电压时,须选用工作电压10kV以上的标准电容器。

5.转换开关位置“-tanδ”

电桥面板上有一转换开关位置“-tanδ”,一般测量过程中当转换开关在“﹢tanδ”位置不能平衡时,可切换于“-tanδ”位置测量,切换后电容C4改为与R3并联,如图1-5所示。

-tanδ测量原理图

图1-5 “-tanδ”测量原理图

 电桥平衡时,

       ZXZ4=ZNZ3

将ZX=RX/(1+jωRXCX),ZN=1/(jωCN),Z3=R3/(1+jωR3C4),Z4=R4代入 求解,可得

       CX=R4/R3×RN

       tanδr=1/(ωRXCX)=ωR3(﹣C4)×10-6

式中 tanδr---实际试品的负介质损耗因数值;

        -C4--断臂,“-tanδ”测量值,即“-tanδ”读数

应当指出,“-tanδ”是没有物理意义的,仅仅是一个测量结果。出现这样的测量结果意味着流过电桥R3的电流İX超前于流过电桥Z4臂的电流İN,这既可能是İN,不变的电流İX由于某种原因超前于İN,也可能是电流İX不变而由于某种原因使İN落后于İX,还可能是上述两种原因同时存在的结果。

“-tanδ”的测量值,并不是试品的实际介质损耗因数值,即“-tanδ”测量值不是实际试品的tanδ值。测量中得到的“-tanδ”时,首先应将其按式4-14换算为实际试品的介质损耗因数值,即

       tanδr=ωR3(-C4)×10-6

       =314R3(-C4)×10-6

       =(106/3184)R3(-C4)×10-6

       =R3/R4(-C4)=R3/R4(-tanδ)

为方便计算,一般令

       tanδr=(R3/R4)|-tanδ|

如一试品在“-tanδ”测得R3=500Ω,ρ=,0.4Ω,tanδ(%)=-12,代入式(4-15)中得

       tanδr=(R3/R4)|-tanδ|=500.4/3184|-12|=1.88

接入分流电阻后,换算公式为

       tanδr=100R3/[(R3+100)R4]|-tanδ|

       由于出现一个“-tanδ”均须倒相测量,上述换算值可作为倒相的一个测量计算值计算。

-tanδ产生主要原因有:

(1)强电场干扰。如图1-6所示,当信号İg叠加于信号İX时,造成叠加信号即流过电桥第三臂R3的电流R'x相位超前于İN,造成-tanδ值(-tanδm<0)。这种情况只有把切换开关置于“-tanδ”时,电桥才能平衡。

(2)tanδN>tanδX。当电容器真空饱受潮湿后,其tanδN值大于被试品的tanδX值,如图1-7所示,由于İN滞后于İX,故出现-tanδ值(tanδm<0)测量结果。

电场干扰下产生-tanδ的相量图
图1-6 电场干扰下产生-tanδ的相量图
标准电容tanδ<sub>N</sub>>tanδ<sub>X</sub>时,产生-tanδ的相量图
图1-7 标准电容tanδN>tanδX时,产生-tanδ的相量图

(3)空间干扰。如图1-8所示,测量有抽取电压装置的电容式套管时,当装有抽取电压装置的套管表面脏污,测量电容器C1和抽取电压的电容C2串联时等值介质损耗因数时,抽取电压套管表面脏污造成的电流İg使得İX超前于İN,造成-tanδ测量结果。

测量有电压抽取装置的电容式套管时的原理接线图和产生-tanδ的相量图
图1-8 测量有电压抽取装置的电容式套管时的原理接线图和产生-tanδ的相量图
(a)原理接线图;(b)相量图

另外,如出现接线错误等其他情况时,也会出现-tanδ测量结果。

(二)QS1电桥的技术参数

高压50Hz测量时QS1电桥的技术参数

(1)tanδ测量范围为0.005~0.6

(2)测量电容范围为0.3×10-3~0.4μF

(3)tanδ值的测量误差:当tanδ为0.005~0.03时,绝对误差不大于±0.003,当tanδ为0.03~0.06时,相对误差不大于测定值的±10%

(4)电容量测量误差不大于±5%。

低压50Hz测量时QS1电桥的参数:

(1)tanδ测量范围及误差与高压测量相同

(2)电容测量范围:标准电容为0.001μF时,测量范围为0.3×10-3~10μF,标准电容为0.01μF时,测量范围为0.3×10-3~100μF

(3)电容测量误差为测定值的±5%。

三、YCJSY异频抗干扰介质损耗测试仪

ZC-221全自动抗干扰介质损耗测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作,微机自动完成全过程的测量。

ZC-221全自动抗干扰介质损耗测试仪同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;对绝缘油的损耗测试、更具有方便、简单、准确等优点。 ZC-221全自动抗干扰介质损耗测试仪可用正、反接线方法测量不接地或直接地的高压电器设备,同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。

ZC-221全自动抗干扰介质损耗测试仪内部装备了高压升压变压器,并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5kV~10kV不同等级的高压,操作简单、安全。

ZC-221全自动抗干扰介质损耗测试仪设有以下保护功能:

• 高压短路保护;

• CVT过压保护;

• 仪器接地不好保护。

(一)仪器特性

1、仪器采用复数电流法,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量。

2、仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

3、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

4、仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成。

5、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线。

6、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

7、设CVT测试功能,可实现CVT的自激法测试,无需外置附件,只需一次测量,C1C2的电容和介损全部测出。

8、反接线测试采用ivddv技术消除了以往反接线数据不稳定的现象。

9、具有反接线低压屏蔽功能,在220kV CVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量

10、具有测量高电压介损功能,能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。

12、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏。

13、触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全。

(二)技术参数

高压输出        0.5~10kV,每一档增加500V,共有二十档
       容       量:1500VA
准  确 度        tgδ: ±(读数*1.5%+0.06%)
       Cx: ±(读数*1.5%+5PF)
分  辨 率        tgδ: 0.001%
       Cx: 0.001pF
电容量范围        0.001%<tgδ<100%
内施高压     3pF~60000pF/10kV 60pF~1µF/0.5kV
外施高压     3pF~1.5µF/10kV 60pF~30µF/0.5kV
测量方式 单       频     45Hz、50Hz、55Hz、60Hz、65Hz
异       频     45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频
谐波适应        ≤3%
工作电压        AC 220V±10%; 50±5Hz
工作温度        -15℃~50℃
相对湿度        <80%
外型尺寸        460×345×345mm3
重       量        35kg
