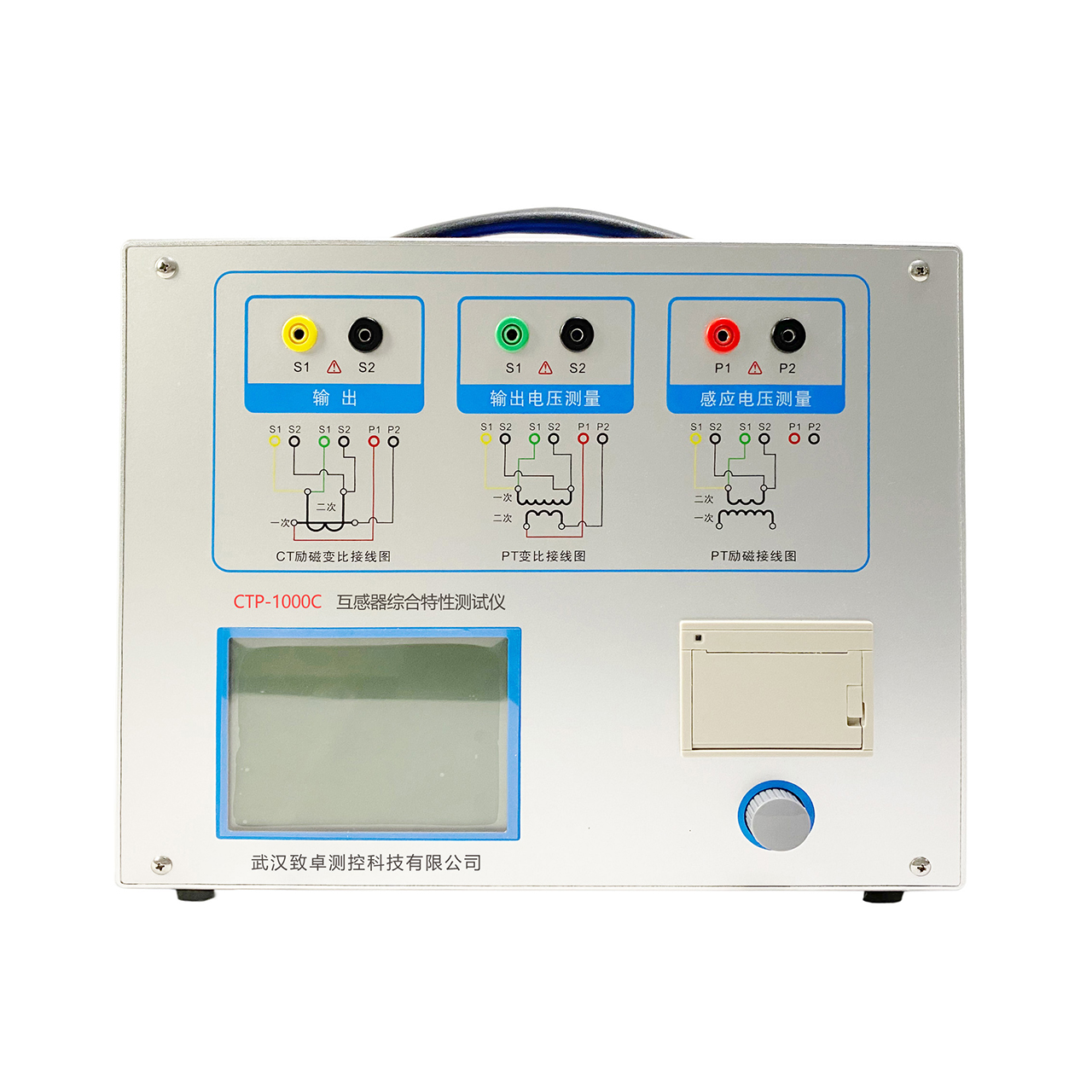

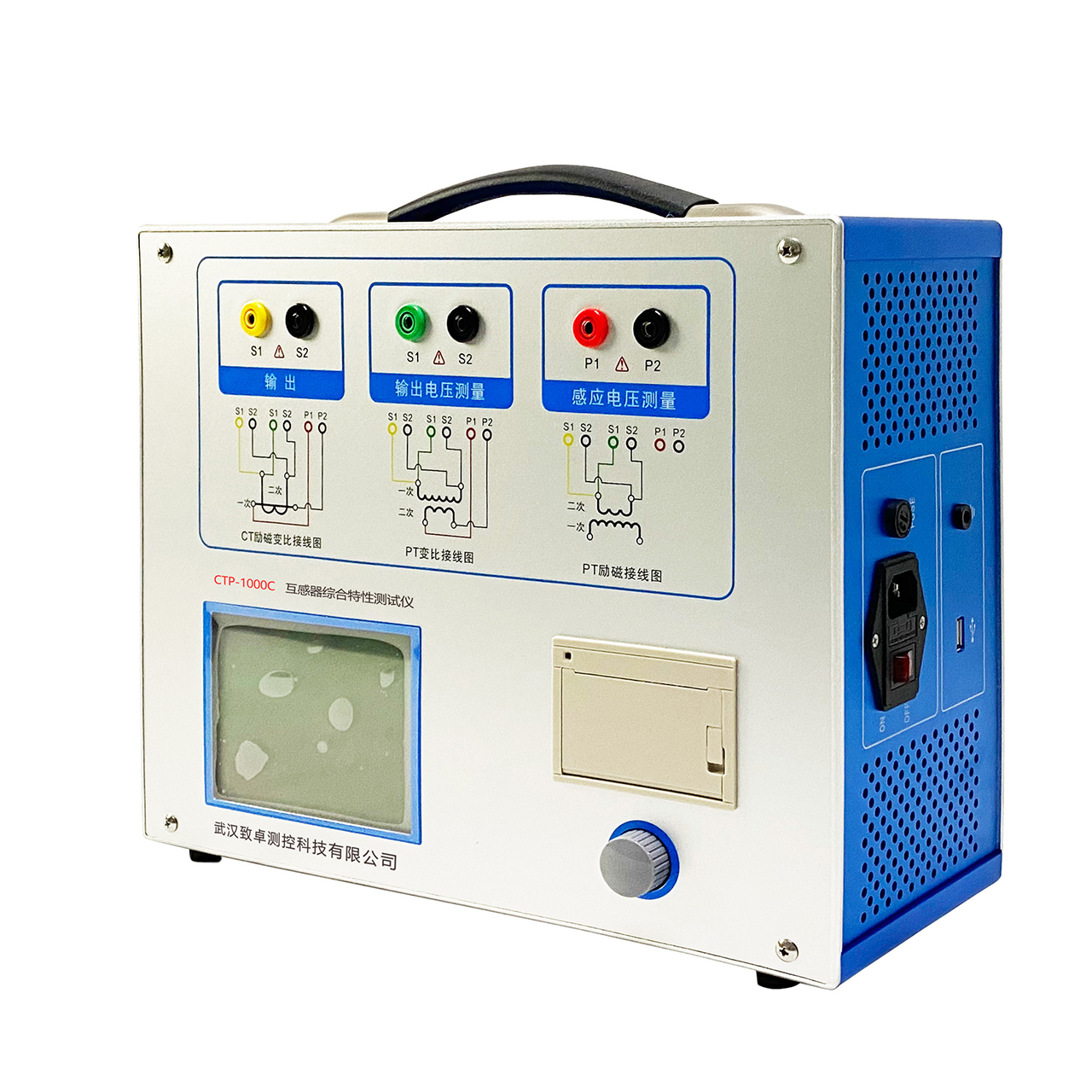

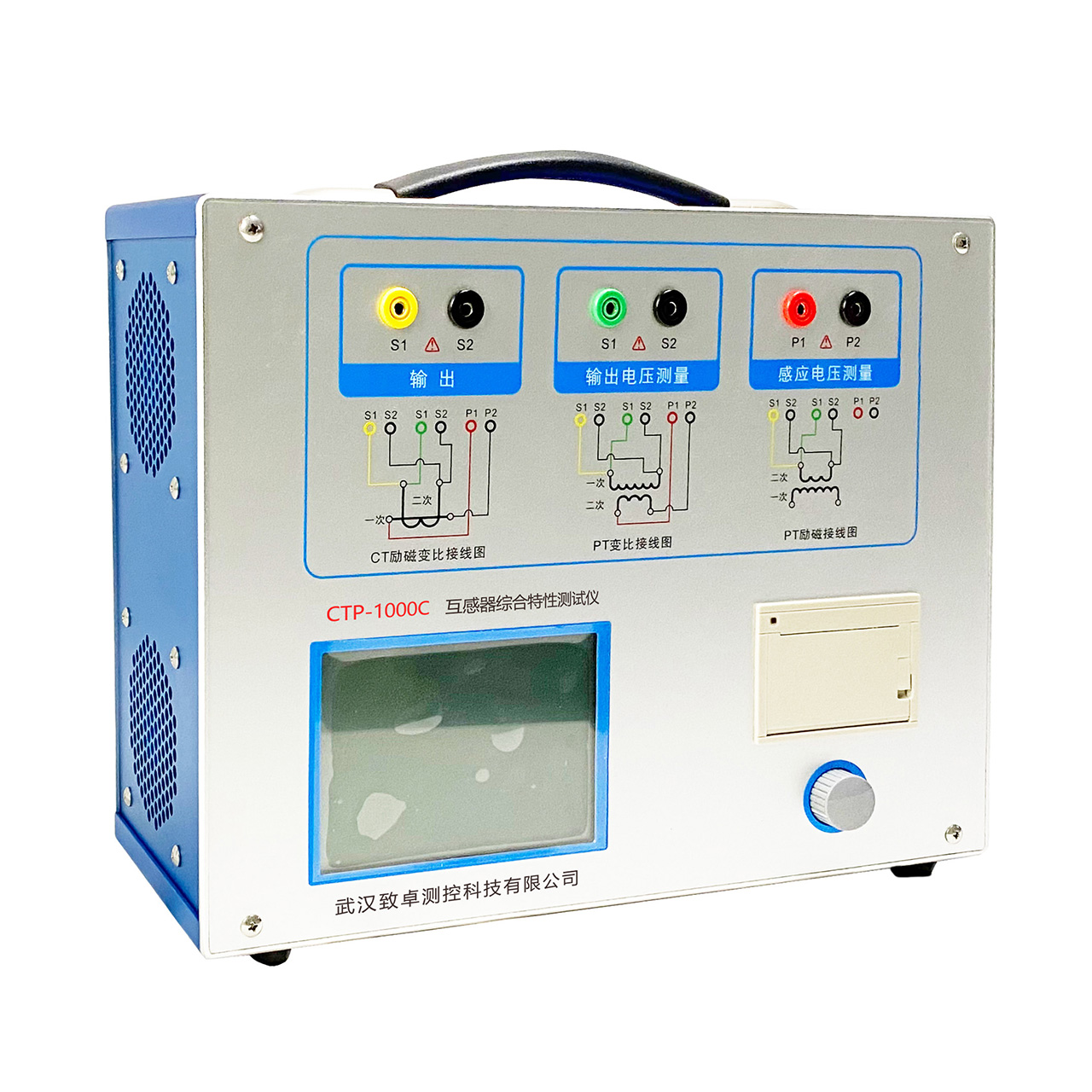

CTP-1000C 变频式互感器综合测试仪

  • CTP-1000C变频式互感器现场校验仪
  • CTP-1000C变频式互感器现场校验仪
  • 产品参数

  • 产品特性

  • 应用指南

规格型号 CTP-1000C
测试用途 CT:励磁特性、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求;
PT:励磁特性、变比、极性、二次绕组电阻等测试要求。
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频       率 50/60Hz
允许频率 45Hz~65Hz
输入功率 800VA
接       头 标准交流插口60320
CT变比
准确度
变比1~2000 0.02%(典型值)/0.05%(保证值)
变比2000~5000 0.03%(典型值)/0.1%(保证值)
变比5000~40000 0.05%(典型值)/0.2%(保证值)
PT变比
准确度
变比1~2000 0.02%(典型值)/0.05%(保证值)
变比2000~5000 0.03%(典型值)/0.1%(保证值)
变比5000~40000 0.05%(典型值)/0.2%(保证值)
相位测量 分  辨 率 0.01min
准  确 度 1min(典型值)/3min(保证值)
二次绕组
电阻测量
范       围 0Ω~300Ω
分  辨 率 1mΩ
准  确 度 0.05%(典型值)/0.1%+1mΩ(保证值)
交流负载
测量
范       围 0VA~1000VA
分  辨 率 0.01VA
准  确 度 0.05%(典型值)/0.1%±0.01VA(保证值)
输       出 输出电压 0Vac~180Vac
输出电流 0Aeff~12Aeff(36Apeak)
输出功率 0VAeff~800VAeff(1800VApeak)
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
相对湿度 5%~95%,不结露
物理特性 尺       寸 360×285×145mm3
重       量 ≈8kg(不包括附件)
       1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
       2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。
       3、可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~40000。
       4、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60KV的CT测试。
       5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
       6、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
       7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
       8、全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。
       9、5.7寸图形透反式LCD,阳光下清晰可视。
       10、采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
       11、面板自带打印机,可自动打印生成的试验报告。
       12、测试结果可用U盘导出,程序可用U盘升级,方便快捷。
       13、装置可存储1000组测试数据,掉电不丢失。
       14、配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。
       15、易于携带,装置重量<9Kg。
       CTP-1000C变频式互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。
       CTP-1000C变频式互感器综合测试仪满足以下场合:
       1、适合电力科研院所进行互感器校验;
       2、适合互感器制造厂家进行出厂校验;
       3、满足电力部门预防性试验;
       4、满足工程单位、盘柜企业交接试验。
